PoE Power over Ethernet

PoE en Networking: Estándares, voltajes y tipos de PoE

Black Box explica

¿Qué es PoE (Power over Ethernet) en Networking?

Power over Ethernet suministra alimentación eléctrica, utilizando los cables de red CATx, a dispositivos PoE. Al no ser necesario realizar tiradas de cables eléctricos, hace que con la utilización de dispositivos PoE se consiga un ahorro económico en materiales y tiempo de instalación. Además es una solución flexible, especialmente para aplicaciones remotas, puesto que no requiere ninguna toma de corriente eléctrica cercana. Estos y otros beneficios han provocado un enorme aumento en el uso del PoE en los últimos años. Sin embargo, el factor limitante siempre ha sido la potencia que pueda suministrar.

¿Cómo funciona el PoE?

La forma de funcionamiento es sencilla. Un cable Ethernet, que cumpla los estándares CATx, consta de cuatro pares trenzados y PoE envía la alimentación a través de estos pares a los dispositivos preparados para PoE. Los primeros estándares PoE utilizaban dos pares trenzados para transmitir datos, mientras que los otros dos pares se empleaban para la transmisión de la alimentación. Con los nuevos estándares PoE, tanto la alimentación como los datos se envían a través de los cuatros pares trenzados.

Cuando se utilizan los mismos pares para alimentación y datos, no se crean interferencias entre ellos. Esto se debe a que la electricidad y los datos se transportan en los extremos opuestos del espectro de frecuencias. La electricidad utiliza una frecuencia baja, de 60 Hz o menos, mientras que las transmisiones de datos utilizan frecuencias altas, que van de los 10 a los 100 millones de hercios.

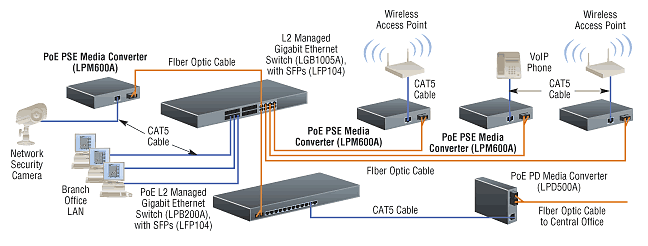

Ejemplo de aplicación de Power over Ethernet

¿Qué es el estándar PoE 802.3at?

El estándar original PoE IEEE 802.3af-2003 proporciona hasta 15,4 W de corriente continua en cada puerto. El estándar actualizado PoE IEEE 802.3at-2009, también conocido como PoE+ o PoE plus, permite una potencia de hasta 30 W a dispositivos de Tipo 2. Dicha potencia es suficiente para conectar dispositivos como teléfonos VoIP, puntos de acceso inalámbrico y cámaras de seguridad. Pero no es suficiente para otras tecnologías como pantallas planas, iluminación LED o para los terminales punto de venta de los comercios.

Introducción del estándar PoE 802.3bt

Con el fin de satisfacer la demanda de mayor potencia, el IEEE publicó un nuevo estándar PoE a finales de 2018, que aumenta significativamente la capacidad. El IEEE 802.3bt permitirá suministrar entre 60 W y 100 W de potencia a los dispositivos a través de cuatro pares de hilos (en comparación con la tecnología anterior de alimentar solamente dos pares). Este aumento de la potencia hace posible utilizar PoE con muchos otros dispositivos y aplicaciones. Como beneficio añadido, el nuevo estándar reforzará la eficiencia energética al minimizar la pérdida de potencia en el cable, al minimizar la pérdida de potencia a la mitad.

El nuevo estándar incluirá el soporte de redes 2.5GBASE-T, 5GBASE-T y 10GBASE-T, mientras que los estándares existentes ofrecen una velocidad máxima de 1-Gbps. Este nuevo soporte creará velocidades de datos intermedias entre los estándares existentes.

PoE: Tipos y Voltajes

La tecnología PoE anterior incluía PoE Tipo 1, llamado también IEEE 802.3af y el PoE Tipo 2, más conocido como 802.3at o PoE+. Ambos suministran alimentación sobre Ethernet a través de 2 pares, el Tipo 1 con un máximo de 15,4 W por puerto y el Tipo 2 con un máximo de 30 W por puerto.

Con el nuevo estándar 802.3bt hay dos nuevas opciones: Tipo 3 y Tipo 4. El Tipo 3 se conoce también como PoE de 4 pares, 4P PoE, PoE++, o UPOE. Proporciona 60 W de potencia por puerto y es ideal para equipos de videoconferencia, puntos de acceso inalámbrico multirradio, cámaras PTZ y dispositivos de gestión de edificios.

El Tipo 4 (otra denominación es PoE de alta potencia) ofrece las mayores posibilidades de potencia con hasta 100 W de potencia en CC (71.3 W a cada dispositivo) y permitiendo alimentar pantallas planas y ordenadores portátiles. Para especificaciones más detalladas sobre el PoE Tipo 4 y otros tipos, puede consultar la siguiente tabla.

Designación Estándar IEEE Potencia para el dispositivo PD Max. potencia por puerto Pares usados Dispositivos soportados
PoE IEEE 802.3af 12.95 W 15.4 W 2 pares Cámaras de seguridad estáticas, teléfonos VoIP, puntos de acceso inalámbrico
PoE+ IEEE 802.3at 25.5 W 30 W 2 pares Cámaras PTZ, teléfonos IP con vídeo, sistemas de alarma
PoE++ IEEE 802.3bt (Tipo 3) 51 W 60 W 4 pares Equipo de videoconferencia, puntos de acceso inalámbrico multi-radio
PoE++ IEEE 802.3bt (Tipo 4) 71.3 W 100 W 4 pares pantallas planas y ordenadores portátiles



Aplicaciones y beneficios del PoE

  • Utiliza un conjunto de hilos de pares trenzados tanto para datos como para aparatos de bajo consumo.
  • Además de las aplicaciones mencionadas anteriormente, el PoE funciona perfectamente en aplicaciones de videovigilancia, gestión de edificios, quioscos de vídeo para retail, señales inteligentes, máquinas expendedoras y sistemas de puntos de información.
  • Ahorre dinero eliminando la necesidad de realizar tiradas de cables eléctricos.
  • Mueva aparatos de manera sencilla con una interrupción mínima.
  • Si su LAN está protegida contra un corte de energía mediante una SAI, los dispositivos PoE conectados a su LAN quedarán también protegidos contra los cortes.
Aplicación POE: Cámaras de seguridad

Black Box ofrece una amplia gama de productos PoE que le permiten aprovechar las capacidades PoE, como por ejemplo:

Switches Ethernet PoE

Los switches Ethernet PoE pueden actuar como un equipo que suministra alimentación además de sus funciones habituales. Estos switches inyectan alimentación eléctrica en el cable Ethernet para suministrar corriente a dispositivos PoE conectados, como por ejemplo puntos de acceso inalámbricos y cámaras de seguridad. Obtenga más información sobre los Switches Ethernet PoE.

Divisores PoE

Los divisores PoE reciben una señal PoE con datos y alimentación. Separan los datos y la alimentación en dos líneas diferentes para poder conectar dispositivos que no son PoE. Obtenga más información sobre los Divisores PoE.

Repetidores y extensores PoE

Permita la extensión de las conexiones PoE más allá del límite de 100 metros para acceder a dispositivos PoE como puntos de acceso, cámaras y teléfonos VoIP. Obtenga más información sobre los Repetidores y extensores PoE.

Conversores de medios PoE

Los conversores de medios PoE son la manera ideal de extender su red de fibra o cobre y pueden además alimentar dispositivos Poe remotos a través de enlaces de datos de gran distancia. Actúan como un convertidor de cobre a fibra, proporcionando alimentación, todo en un solo dispositivo. Obtenga más información sobre los Conversores de medios PoE.

Inyectores PoE

Los inyectores PoE transportan datos y alimentación al mismo tiempo a través de un solo cable Ethernet. Este tipo de inyectores pueden alimentar varios teléfonos VoIP, cámaras de seguridad, puntos de acceso inalámbrico de red, puntos de acceso Bluetooth y otros equipos compatibles con 802.3af. Con ello se evita el coste y las molestias de tener que instalar tomas de corriente eléctrica cerca de cámaras remotas, puntos de acceso o thin client. Mueva equipos de un cuarto a otro sin el elevado coste y consumo de tiempo de realizar un nuevo cableado. Obtenga más información sobre los Inyectores PoE.
