DDC (Display Data Channel)

Qué son los emuladores EDID y cómo ayudan en la distribución de señales AV

Black Box explica

Para que su monitor, televisor o proyector pueda mostrar la mejor imagen posible, debe poder comunicar sus capacidades a la fuente de vídeo. EDID (Extended Display Identification Data) es la estructura de datos que utiliza su pantalla para llevar a cabo esta comunicación.

¿Qué es EDID y por qué es importante?

EDID es un formato de datos que utiliza el estándar VESA e incluye información del fabricante de la pantalla, su tamaño, resolución nativa, características de color, límites de los rangos de frecuencia y otros. Cuando la fuente recibe esta información, podrá generar las características de vídeo necesarias para que coincidan con las necesidades de la pantalla. EDID suele emplearse con una tarjeta gráfica de ordenador como dispositivo fuente. Además, los receptores HDTV, reproductores de DVD y Bluray, las pantallas LCD y TV digitales pueden leer los datos EDID y emitir el formato de vídeo requerido.

¿Qué es DDC (Display Data Channel)?

DDC o canal de datos de visualización es un estándar definido por VESA. DDC es solo la descripción de la interfaz, los datos reales que se intercambian entre la tarjeta gráfica y el monitor se denominan EDID (datos de información de visualización extendida). Este intercambio de datos es para la identificación de las pantallas conectadas y para leer sus especificaciones de vídeo principales. Los valores de resolución óptima y máxima, así como el valor de Gamma son parte de este protocolo. Si un monitor se conecta directamente a una tarjeta gráfica, lo único que hay que tener en cuenta es el disponer de un cable de conexión que admita la transmisión DDC (VGA: las patillas 12 y 15 deben estar conectadas).

¿Cómo se intercambian los datos EDID? Relación entre EDID y DDC

EDID se transmite entre el dispositivo fuente y la pantalla a través de un canal de datos o DDC, que es un conjunto de protocolos de comunicación digital creados por la Asociación de Estándares de Electrónica de Vídeo (VESA). EDID proporciona la información de pantalla y DDC suministra el enlace físico entre la pantalla y el dispositivo fuente. Ambos estándares ofrecen conjuntamente una experiencia de tipo «Plug and Play» para el intercambio de información entre la pantalla y el dispositivo fuente. Para que la información EDID esté disponible en el dispositivo fuente, todas sus conexiones de dispositivos de pantalla deben ser compatibles con DDC, incluidos los extensores, conmutadores, cables, difusores, amplificadores, repetidores y conversores. Si una o más conexiones de la cadena no son compatibles con DDC, la pantalla podría mostrar colores, tamaño o posición incorrectos, o podría no mostrar nada en absoluto.

La importancia de la emulación EDID y que los conmutadores KVM sean compatibles con EDID

Los extensores KVM permiten la transmisión de datos de vídeo a través de grandes distancias, mientras que los conmutadores KVM proporcionan conectividad entre distintas fuentes y un conjunto de pantallas y periféricos o viceversa. Ambas tecnologías actúan como conexión intermediaria entre una o varias fuentes de vídeo y pantallas. La mayoría de los dispositivos KVM digitales recientes admiten el intercambio EDID, aunque algunos dispositivos KVM VGA podrían requerir atención especial y, si fuese necesario, ayuda adicional de los emuladores EDID Ghost (consulte información adicional a continuación).

Los dispositivos KVM compatibles con la gestión EDID permiten implantarla de tres maneras.

  1. La primera es EDID de paso, que implica la transferencia de datos directamente del dispositivo fuente a la pantalla. El EDID de paso suele utilizarse con extensores de vídeo y KVM.
  2. Hay un segundo tipo de gestión EDID llamado EDID integrado. En este caso el extensor incluye una tabla de datos EDID interno y puede enviar datos al dispositivo fuente. Aprende del dispositivo de salida y puede emularlo. Este tipo suele emplearse en sistemas de AV / IT en configuraciones de una o múltiples pantallas.
  3. El tercer método de gestión EDID es el de aprendizaje, en el que el extensor puede capturar datos de una única pantalla conectada o compilar datos de todas las pantallas conectadas. El método de aprendizaje EDID es ideal para la configuración pantallas múltiples que no comparten la misma resolución nativa ni la relación de aspecto.

Beneficios del uso de emuladores EDID cuando se extienden señales AV

El pasar información EDID para la extensión de señales es una de las características principales porque:

  • permite a su ordenador detectar las pantallas que tiene conectadas, activando las capacidad «Plug and Play».
  • elimina la necesidad de configurar pantallas manualmente.
  • reduce la posibilidad realizar ajustes incorrectos que pudieran comprometer la calidad de la pantalla o la fiabilidad del sistema.
  • optimiza la pantalla con las posibilidades más adecuadas a la tarjeta gráfica.

Con un emulador EDID podrá capturar información EDID del monitor y tenerla disponible en el PC al margen de los tipos de cables u otros problemas presentes en la instalación

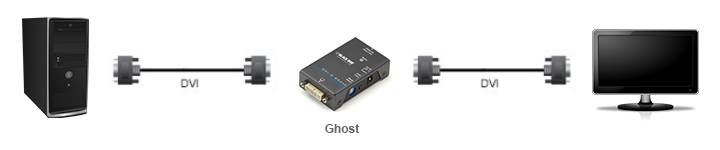

Conexión de un DVI EDID Ghost

Extensión de señales con EDID de paso

A veces se producen problemas de visualización por limitaciones de la potencia de la señal, una comunicación incorrecta entre la pantalla y el dispositivo fuente o incluso por falta de soporte de la transmisión EDID. Para solucionar estos problemas puede utilizar los emuladores EDID Ghost. Estas unidades permiten copiar, emular, clonar y aprender datos EDID desde una pantalla. Los emuladores EDID Ghost disponibles en BlackBox registran y almacenan hasta 15 conjuntos EDID diferentes.

Póngase en contacto con Black Box

Black Box ofrece una gama de equipos compatibles con EDID/DDC, así como emuladores EDID Ghost. Póngase en contacto con nosotros para descubrir las soluciones más adecuadas a sus aplicaciones.
