Qué es el nuevo estándar TIA para cables de conexión de cobre de 28 AWG

Qué es el nuevo estándar TIA para cables de conexión de cobre de 28 AWG

Black Box se lo explica

Se trata de un cable de conexionado con conductores de cobre 28 AWG más delgado, en contraposición a los cables de conexionado tradicionales con conductores 24 o 26 AWG más gruesos. Ha ganado muchos adeptos y se está convirtiendo en la opción preferida, especialmente en centros de datos de alta densidad y salas de telecomunicaciones. Debido a su alto rendimiento y ventajas para los usuarios, recientemente ha sido reconocido en el estándar TIA-568.2-D publicado por la Asociación de la Industria de Telecomunicaciones (TIA).

En este artículo analizaremos las ventajas de uso del cable 28 AWG Slim-Net, así como las consideraciones de uso del mismo.

Gama Black Box de cables de conexión CAT6 y CAT6A de 28 AWG, Slim-Net™

Ventajas de los cables de conexión Ethernet Slim-Net™ de 28 AWG

Ventaja 1: Ahorro de espacio

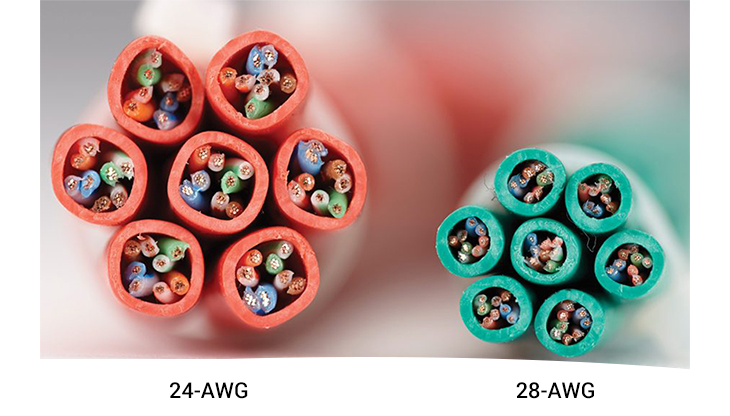

Con un diámetro de solo 4,1 mm, el cable de 28 AWG tiene casi la mitad de tamaño que un cable 24 AWG típico, con 5,9 mm. Esto le proporciona mucho espacio adicional para los gestores de cables y en las tiradas de cable. La diferencia puede ser sustancial, como se muestra en esta fotografía de un conjunto de cables 28 AWG comparado con un conjunto de cables 24 AWG.

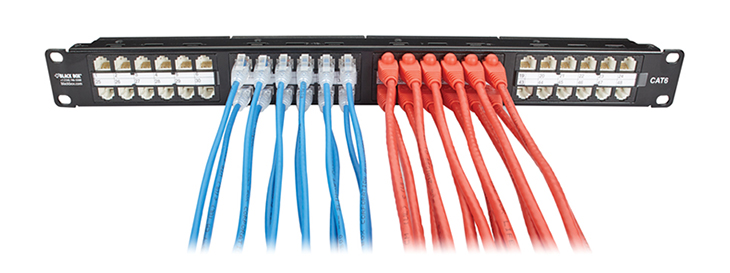

Cables de conexión SlimNet 28 AWG de Black Box

Al calcular el espacio físico ocupado por los latiguillos de conexionado y el requerido por las conexiones, comprobaremos que el ahorro es de más del 50 % en comparación con los cables tradicionales. Esto puede significar una diferencia en las salas de telecomunicaciones y centros de datos congestionados.

Ventaja 2: Mejore el flujo de aire

La refrigeración es una cuestión muy importante en los centros de datos hoy en día, especialmente en racks y armarios congestionados. Los cables CATx de 28 AWG son mucho más delgados que los cables de 24 AWG tradicionales. Ocupan mucho menos espacio por delante de los paneles de conexionado y equipos de red, dando como resultado un mejor flujo de aire y refrigeración.

Ventaja 3: Manipulación más sencilla

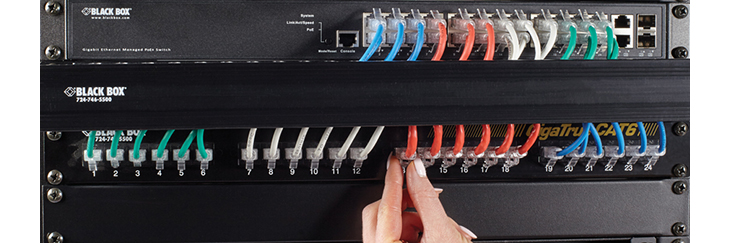

Hay más espacio entre los cables de conexión de 28 AWG, de modo que el cable es mucho más fácil de manipular. En comparación con los cables de 24 AWG, que a menudo son una masa densa frente al equipo, encontrará que hay más espacio para que sus dedos puedan sujetar los enchufes al realizar instalaciones, movimientos, adiciones y cambios. Además, descubrirá que es mucho más fácil identificar las asignaciones de puertos de los equipos.

Ventaja 4: Menos gestores de cables

Los cables de 28 AWG son mucho menos voluminosos y ofrecen mayor flexibilidad que los cables de 24 AWG. Con un radio de curvatura que es un 70% más estrecho que el cable de 24 AWG, puede direccionar fácilmente los cables a otros equipos o al costado sin gestores de cables o con menos gestores de cables horizontales. Debido a esto, puede reducir la cantidad de gestores de cables horizontales que necesita, o posiblemente eliminarlos por completo. También liberará hasta 50% más espacio en las vías verticales.


Cables de conexión SlimNet 28 AWG de Black Box


Ventaja 5: Optimice el espacio en el rack.

Podrá colocar más cables en paneles de conexión de 1U o 2U de alta densidad, liberando unidades de rack valiosas. Al eliminar los gestores de cables horizontales, realmente conservará un valioso espacio en el rack. Tenga en cuenta cuántas unidades de rack podrá liberar en un rack típico al poder añadir más equipos o reservar espacio para futuras expansiones. Dependiendo de su aplicación, podría llegar a liberar espacio suficiente para consolidar equipos de dos racks en uno solo.

Ventaja 6: Precio:

El cable de 28 AWG tiene menos cobre en sus conductores, por lo que debe costar menos que los cables de 24 o 26 AWG tradicionales (al menos el cable de 28 AWG de Black Box cuesta menos). Esto permite conseguir ahorros de costes adicionales al configurar y conectar salas de telecomunicaciones de alta densidad y centros de datos con cientos de cables.

Ventaja 7: Cumple el estándar ANSI/TIA-568.2-D

En junio de 2018, TIA revisó su estándar de cableado 568 para incluir los cables de conexión de 28 AWG. Aunque el estándar especifica que los cables de conexión pueden fabricarse con cable de 28 AWG, también estipula que «la longitud máxima del canal debe reducirse de la longitud máxima de 100 m cuando se utilizan cables de 28 AWG».

Nota: El estándar no incluye cable horizontal con conductores 28 AWG.

Ventaja 8: Mejor visibilidad del conmutador

Puesto que los cables de red de 28 AWG tienen un perfil más pequeño, permiten una mayor visibilidad de las luces de los enlaces y los identificadores de puertos.

Ventaja 9: Utilícelos con PoE (alimentación por Ethernet)

Una de las preguntas más comunes sobre el cable Slim-Net de 28 AWG es si puede admitir alimentación por Ethernet (PoE). La respuesta es un rotundo «sí».

El cable de Black Box admite todos los niveles de PoE: IEEE 802.3 af PoE, 802.3 at PoE+, y el próximo 802.3 bt (PoE++). Esto hace que el cable Slim-Net sea una opción más económica para alimentar cámaras de seguridad remotas, sensores de fabricación, puntos de acceso inalámbrico y otros. La única consideración que debe tener en cuenta es que debido a que el cable es más pequeño, debe agruparse en conjuntos más pequeños de 12 o menos para contrarrestar cualquier acumulación de calor adicional y para cumplir con el aumento de temperatura de 15 °C descrito en la TSB 184.

Cables de conexión SlimNet 28 AWG de Black Box

Resumen de los cables de conexión CATx de 28 AWG

Los cables de conexión CATx de 28 AWG son la alternativa perfecta a los cables tradicionales de 24 AWG, especialmente en salas de telecomunicaciones de alta densidad y centros de datos donde el espacio en el rack es lo más importante. El diámetro más delgado, de 4,1 mm, es casi la mitad del tamaño de un cable de 24 AWG, por lo que es ideal para ahorrar espacio, reducir el desorden y mejorar el flujo de aire. Es más fácil de manipular, por lo que la necesidad de gestores de cables se puede reducir o eliminar. También cuesta menos que el cable tradicional.

Con casi un 50% más de espacio entre los cables, disfrutará trabajando con el cable de 28 AWG. Es mucho más fácil meter los dedos entre los cables para conectar; más fácil de identificar las designaciones de puertos y más fácil de direccionar los cables. El nuevo cable estándar TIA-568.2-D de 28 AWG es una alternativa inteligente para conexiones cortas. Puede utilizar también un cable de 28 AWG en un extremo y cable de 24 AWG en el otro.

Los cables de conexión de 28 AWG de Black Box tienen garantía de por vida.

Black Box ofrece la gama Slim-Net™, cables de redes CAT6 y CAT6A de 28 AWG en siete longitudes y colores. La compañía garantiza incondicionalmente los cables de por vida. La línea completa se puede ver aquí.
